【PCパーツ】水冷CPUクーラー設置


水冷CPUクーラーの「ASPALUS」が届きました。
アプサラスと読むようです。

取り付ける前に空冷の時の起動して数分放置した状態のアイドル状態と
ニコニコ動画を再生しつつ、フルHDサイズの動画を再生した状態でのCoreTempによるCPU温度の結果を

アイドル

高負荷

それでは設置していきましょう

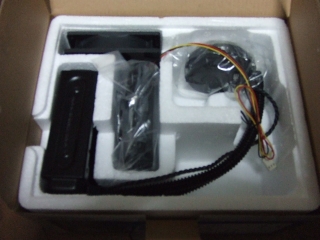

商品を開封すると以下のようになっていました。


取り出してみました。

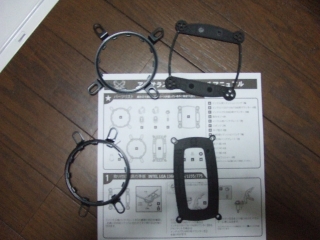

各種CPUソケットに対応するパーツ


AMD製のCPUのPCにつけるため、
今回は下のパーツを使います。

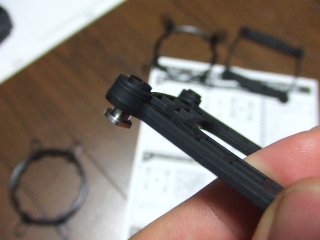

まずこちらのねじを

長細いパーツに埋め込みます。
穴にそって配置するとカチッとはまります。
写真はカチッとはまる直前状態


次にクーラーをとりつけるマウンタの固定具をつけます。
以下のようにIntel製とAMD製用の2通りがあります。


見た目は一緒のようにみえますが、
穴の形が違うのでよく確認しましょう


AMD製のCPUは右側を使います。
こちらのパーツもぐっと押し込むとカチッとはまります。

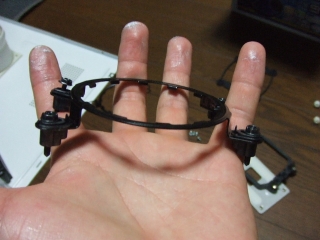

マウンタにはめ込んだらこのねじを差し込みます。
軽くねじ締めするとするっとはまり込んで簡単には抜けなくなりました。

さて、マウンタたちの準備はここまでです。

次の工程はマザーボードの取り外し、既存のCPUクーラーをはずします。

外した図

CPUソケットの周りの黒い斑はいらないので外します。
そうすると裏側にとまっている固定具もとれます。

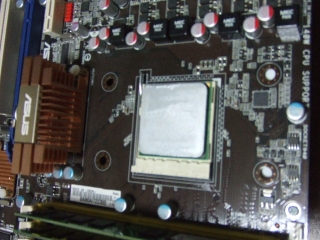

CPU丸裸の図

ここで長細いパーツにスポンジを貼り付けます。
一度貼って剥がしてしまうと使えなくなるので慎重に

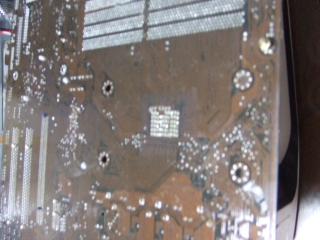

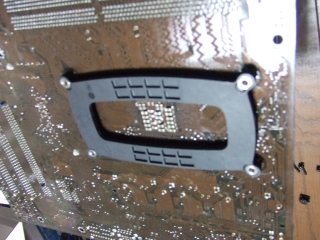

マザーボードを裏返して

両面テープを剥いでねじ穴にあわせて固定します。

次にマウンタに対してクーラーをとりつけることになります。

この作業が一番の難関でした
50枚CD-R販売ケースのように爪と爪をかみ合わせて固定することになりますが、
マウンタはまだマザーボードに固定していないのと、
クーラーにはラジエーターが管でくっついているため、ずれまくります。
クーラーにはグリスもついているので慎重に…

固定ができたらラジエーターを取り付けましょう
もともとついているケースファンと同梱されているファンを使って
サンドイッチにします。

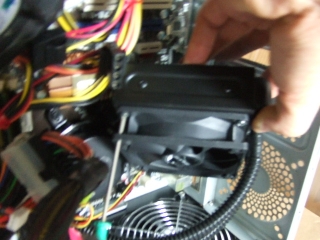

本体内部からは短いねじを
ケース外からは長いねじを使ってファンとラジエーターを固定します。

短いねじはファンのねじ穴を通してドライバで固定となるので、
細めのドライバーでかつ長いものが必要でした。

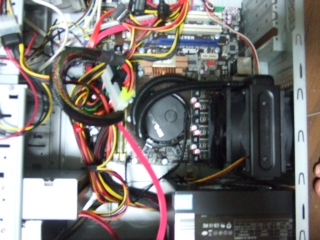

無事に固定できたら
こんな感じになりました。


さっそく計測開始
作業に一時間かかりましたが、
夜中の23時〜24時のそれなりに風通しがいい部屋
条件は一緒のはずで

アイドル水冷

高負荷水冷

うーん、思った以上に温度は低くなっていないけど
表示している低の部分がちがうくらい?

でも、CPUファンがなくなったため、静かですね

純正CPUクーラーの音+ケースファン


水冷CPUクーラーの音+ファン2つ



携帯で録画すると音がかなりオーバーに聞こえますが、
CPUファンががんばっている音が水冷からはしないので、
ブログ記事を書いている今、快適です。

クーラーを取り付けるとき、マウンタがずれてしまったため、
一度グリスが付着してしまったのですよね…
むしろ標準でついているグリスより
CPU騒動のために購入した銀のグリスを塗った方が期待できるかも…

次の休みの時に一度外してグリス塗り直してみることにします。

今回ケースが9cmファンだったので、こちらの商品にしましたが、
12cmファンの商品もあります。

取り付け作業自体はどの水冷CPUクーラー変わらないと思います。

お値段お手頃でおすすめですね。



90cmが値上げしていました…
12cm版は変わらず5980円ですが、
90cm版購入時は上記店舗で5980円だったんですが…
タイミングがよかったのかな
