【PCパーツ】GEFORCE GTX650をDELL Inspiron580sに接続する

8月31日にAmazonで注文して昨日届きました
注文した本人が一番おどろいていますw

では、作業内容をまとめていきます。

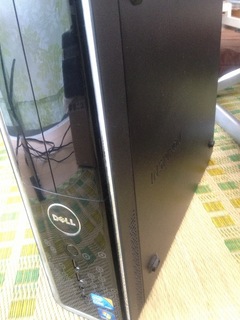

今回のPCです
DELLのInspiron580sです

スペックは前回の記事を参照してください


Windows7の評価はこんな感じでした

ではGTX650を開封しましょう
標準のブラケットがついていますので
これを外してロープロファイルでHDMI対応のブラケットを装着します


正直初めて取り替えるので外し方がわかりませんでしたw
まず裏面にネジが一本固定されていたので外します

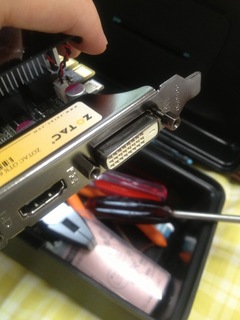

その後写真でわかりにくいかもですが、DVIとD-Subにはネジ止めするピンがあります
実はこれをはずさないといけないという…
奥のネジをゆるめているのがおわかりいただけるでしょうか

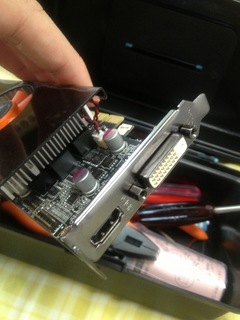

ということでロープロファイルに換装完了です

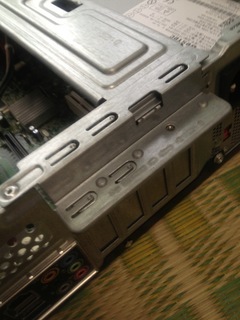

次にPC側を開いてPCI-Expressx16の場所を確認しましょう


うむ、グラボを挿すにはこれをはずさないといけませんね
真ん中付近にネジが1本あるので外します

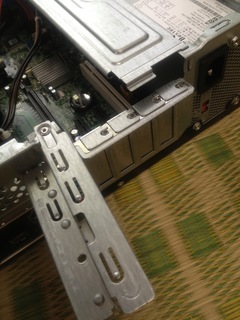

そしてまわすように蓋をあけます


パカっとね

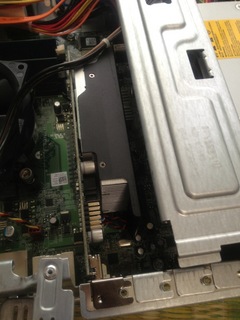

封鎖用のダミーブラケットを外し、グラボをしっかりと差し込みます


あとはもとに戻し、ネジをしめましょう

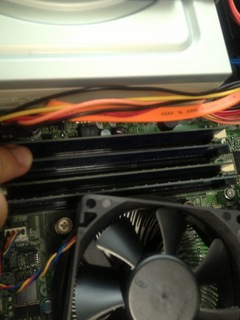

あわせてメモリもさしちゃいましょう


DIMM_1とか_2とか書いてる部分があると思います
既存メモリが1,2にささっており、3,4の領域に今回購入したメモリをさしていきます

くれぐれも静電気にはご注意を

設置完了したので蓋をしめ、電源コードをつなぎ、USBケーブルもつないで起動!
っとそのまま起動するのではなく、一度BIOSメニューからメモリ認識しているか確認してみましょう

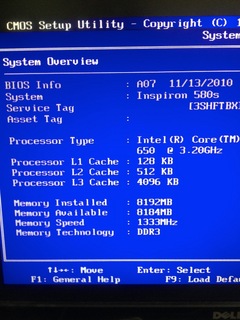

BIOS起動時にF2を押すとセットアップ画面が開きます


Memory Installedの項目に2GB(2048MB)x4の8192MBと表示されていますね
無事問題なく認識してくれています

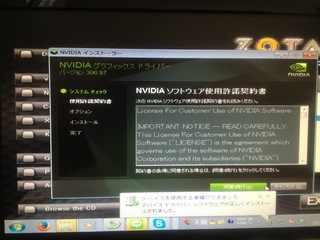

では普通にWindowsを立ち上げてグラボ付属CDからドライバーをインストールしましょう
これをしないと機能してくれないですよ
ただの画面が移してくれる板な状態です
しっかりGEFORCEの性能がいかせるようにしましょう


無事インストール完了したら再起動して
ベンチマークを確認してみます

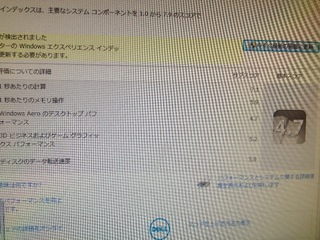

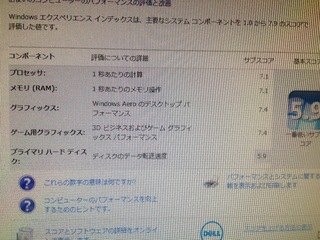

まずはWindowsの評価から


グラフィックの項目がすべて7台になりましたね

つづいてドラクエベンチ
今までは1280x720の標準画質で爆弾岩くらいの評価でした
低画質でプレイすればなんとか…という感じでしたね

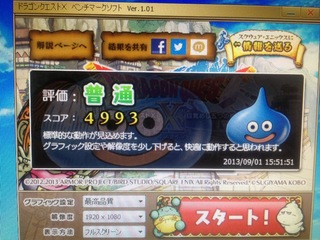

ではベンチ結果をごらんください


フルHD、最高画質、フルスクリーンモードでの動作で「普通」になりました
グラボの効果がしっかりでてますね

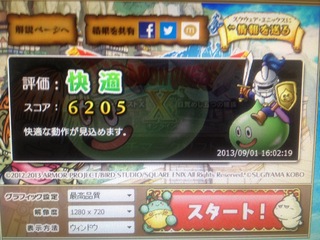

つぎにいつもの動作環境で品質を再考にしてみました
1280x720、最高品質、ウィンドウモードで快適になりました

ベンチをみててもしっかりヌルヌルうごいています


一日動かして特に動作に問題はなさそうです

しかしこのPCが搭載している電源は250W電源なので
CPUとGPUが100%稼働した状態でUSBから電源をとる機器を接続するとちょっと怖いですね

画像はとってませんがFF14のベンチもためしました
デスクトップ最高品質でテストした結果、快適と評価がでました
6000以上はでてましたね


スリムPCでグラボの増設を諦めていた方はこのGTX650ロープロファイル対応版は検討してもいい買い物かもしれませんね
GTシリーズならいくつかありますが、正直エントリーモデルなのでゲームでいい性能をだせると思っていません

せっかく購入するならGTXシリーズのミドルモデルであるこれをおすすめします
